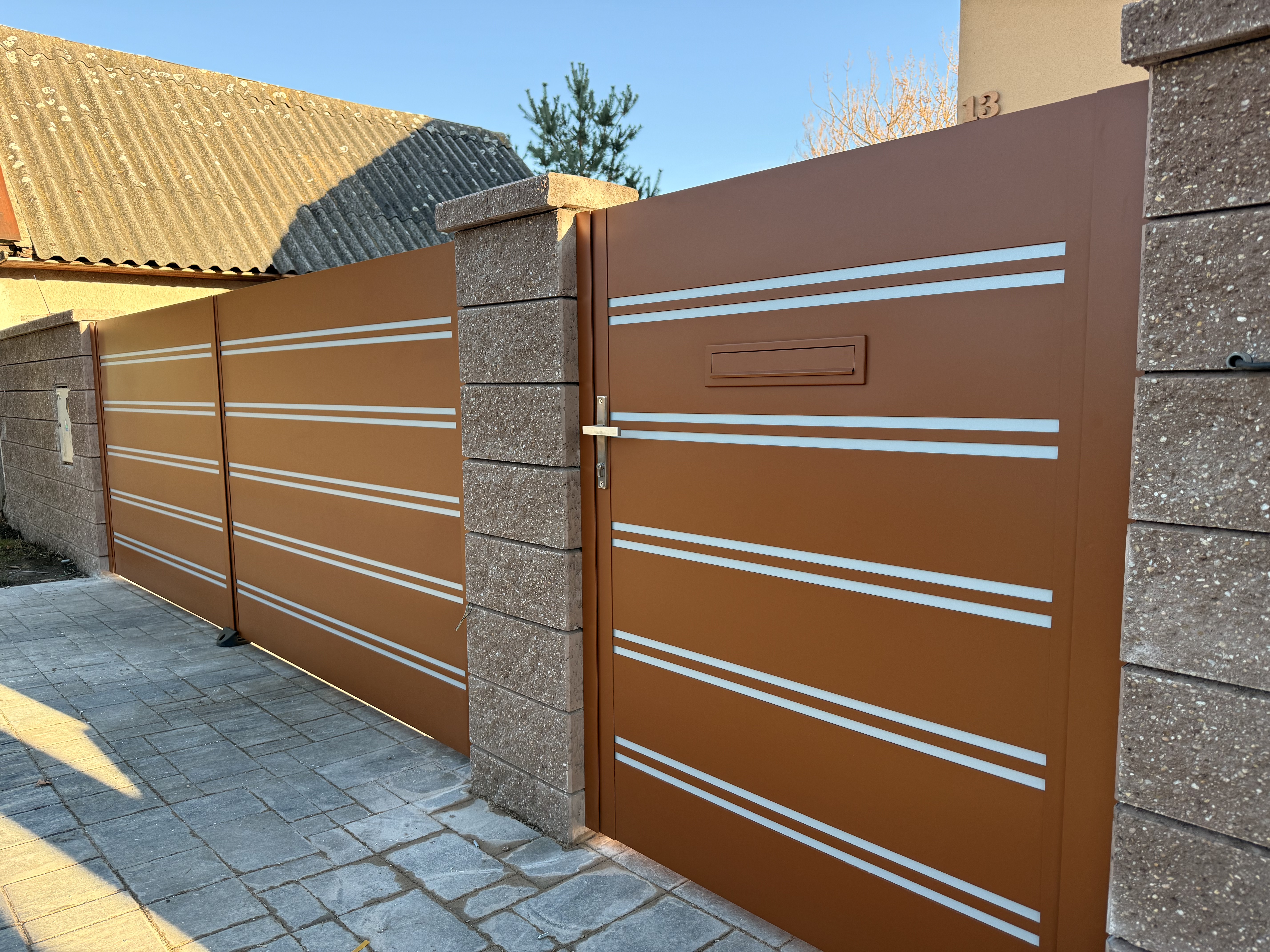

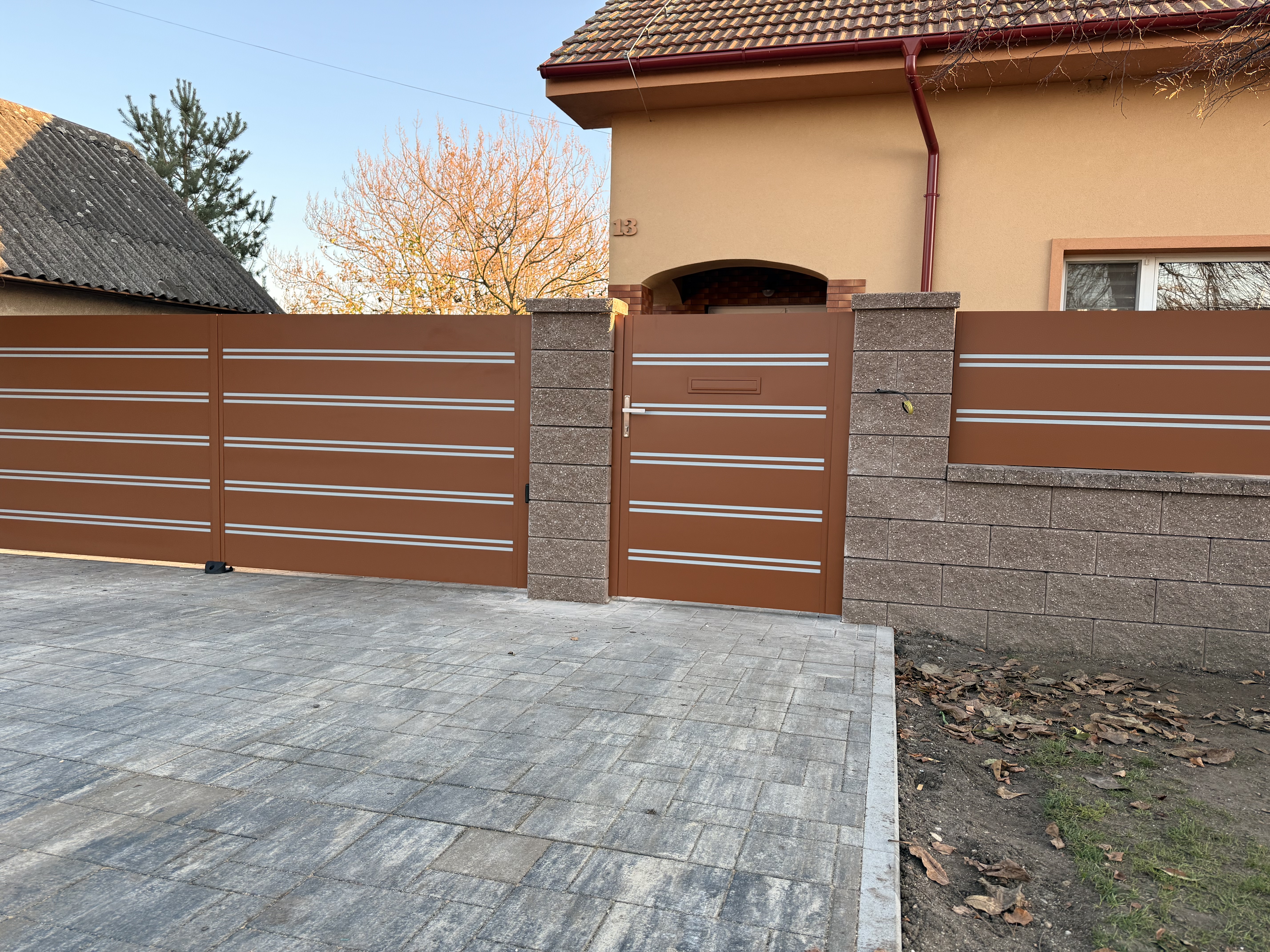

Hliníková, krídlová brána s bráničkou a hliníkovým oplotením v Hurbanove, okres Komárno

Výroba obsahovala hliníkovú krídlovú bránu, bráničku a štyri plotové polia

Prášková farba bola zákazníkmi zvolená ako kombinácia bledohnedej RAL 8003 jemná štruktúra a striebornej s metalickým efektom v jemnej štruktúre

Konstrukčne boli brány a oplotenie tvorené z obľúbených 200mm a 20mm hlinikových jaklov, poskladaných v zaujímavom dizajne

Bránička obsahuje klasickú nerezovú kľučku a otvára sa manuálne

Dvojkrídlovú bránu zase otvára pohon CAME ATS spolu príslušenstvom.





Dvojkrídlová brána mala rozmer spolu 400x155 cm, bránička merala 113x 155cm. Hliníkové plotové vložky boli v počte 4 kusy a mali všetky rovnaký rozmer 160 x 74 cm. Pod bránou a bráničkou vznikla medzera 4 cm a pod hliníkovým oplotením len 1 cm. Medzera pri pántoch brán je približne 7-8 cm, medzera v strede dvojkrídlovej brány je 2 cm a medzera pri doraze bráničky je 4 cm.





Rám brány a bráničky bol tvorený zvarením hliníkových joklových profilov 60 x 60 x 3 mm. Nájdete  na eshope https://www.juhokov.sk/ medzi hliníkovými polotovarmi. Ako výplň boli použité hliníkové jokle 200 x 20 mm ako hlavná, dominantná časť. Tieto boli práškovo zalakované do odtieňu RAL 8003 v jemnej štruktúre. Následne boli na obrázku ako strieborné, v odtieni RAL 9006 v jemnej štruktúre použité jaklové profily 20x16 mm, medzi ktoré boli vložené jokle 20 x 20mm v hnedej farbe RAL 8003. Nájdete na eshope https://www.juhokov.sk/ medzi hliníkovými polotovarmi. V tomto prípade tovyšlo veľmi presne nakoľko aj ten spodný profil brán a plotových vložiek je 200mm, čo je skôr vynimočné ako pravidlo. V zo zadu dvojkrídlovej hliníkovej brány a plotových dielov je výstuha z hliníkového U profilu 50 x 50 x 3mm. Nájdete na eshope https://www.juhokov.sk/ medzi hliníkovými polotovarmi. Tento vzor brány je robený ako predsadený na konštrukcii, pričom je šróbovaný k rámu s nerezovými tex skrutkami 6,3mm, nájdete na eshope https://www.juhokov.sk/ medzi spojovacím materiálom. Následne sú okraje prekryté hliníkovým L profilom 60/40/2mm nájdete na eshope https://www.juhokov.sk/ medzi hliníkovými polotovarmi. V strede na dvojkrídlovej bráne je použitý hliníkový T profil 50/50/4mm, ktorý je dostatočne silný a teda môže byť použitý ako stredový doraz brán a zároveň je aj krycím profilom, aby nevznikla medzera medzi dvoma krídlami. Na plotových vložkých sú profily vložené do U hliníkového účka 25/25/25/2 mm, ktoré sú vzadu zanitované. U hliníkový profil a trhacie nity nájdete na eshope https://www.juhokov.sk/, medzi spojovacím materiálom a hliníkovými polotovarmi. Ako držiak hliníkových plotových vložiek je použité hliníkové Lko 50/30/3mm, ktoré je prisróbované k múriku hmoždenkami so skrutkou. Lko a hmoždenky nájdete na eshope https://www.juhokov.sk/, medzi spojovacím materiálom a hliníkovými polotovarmi. Ako doraz bráničky je použitý po celej výške L profil 50 x 30 x 3mm. Nájdete na eshope https://www.juhokov.sk/, medzi hliníkovými polotovarmi. Prekrytie technických medzier pri pántoch sa realizujú s hliníkovým L prfilom 80 x 20 x 2 mm.







Uchytenie hliníkových krídiel brán a bráničky sú použité nastaviteľné pánty na hliníkové konštrukcie M 16 s platňou 75 x 55mm. Pánty k hliníkovým bránam, ale aj mnohé iné nájdete na eshope https://www.juhokov.sk/, medzi príslušentvom pre brány. Ako zámok bráničky používame zadlabavací zámok so zápustom 55 mm, tým dosiahneme že máme cylindrickú vložku 50/70 dostatočne vzdialenú od dorazu bráničky. Zámky a cylindrické vložky nájdete na eshope https://www.juhokov.sk/, medzi príslušentvom pre brány.  Pohon pre bránu bol kvôli, veternému miestu použitý silnejší od CAME ATS 24 SAFE spolu s fotobunkami. Pohony nájdete na eshope https://www.juhokov.sk/, medzi pohonmi na dvojkrídlové brány.
