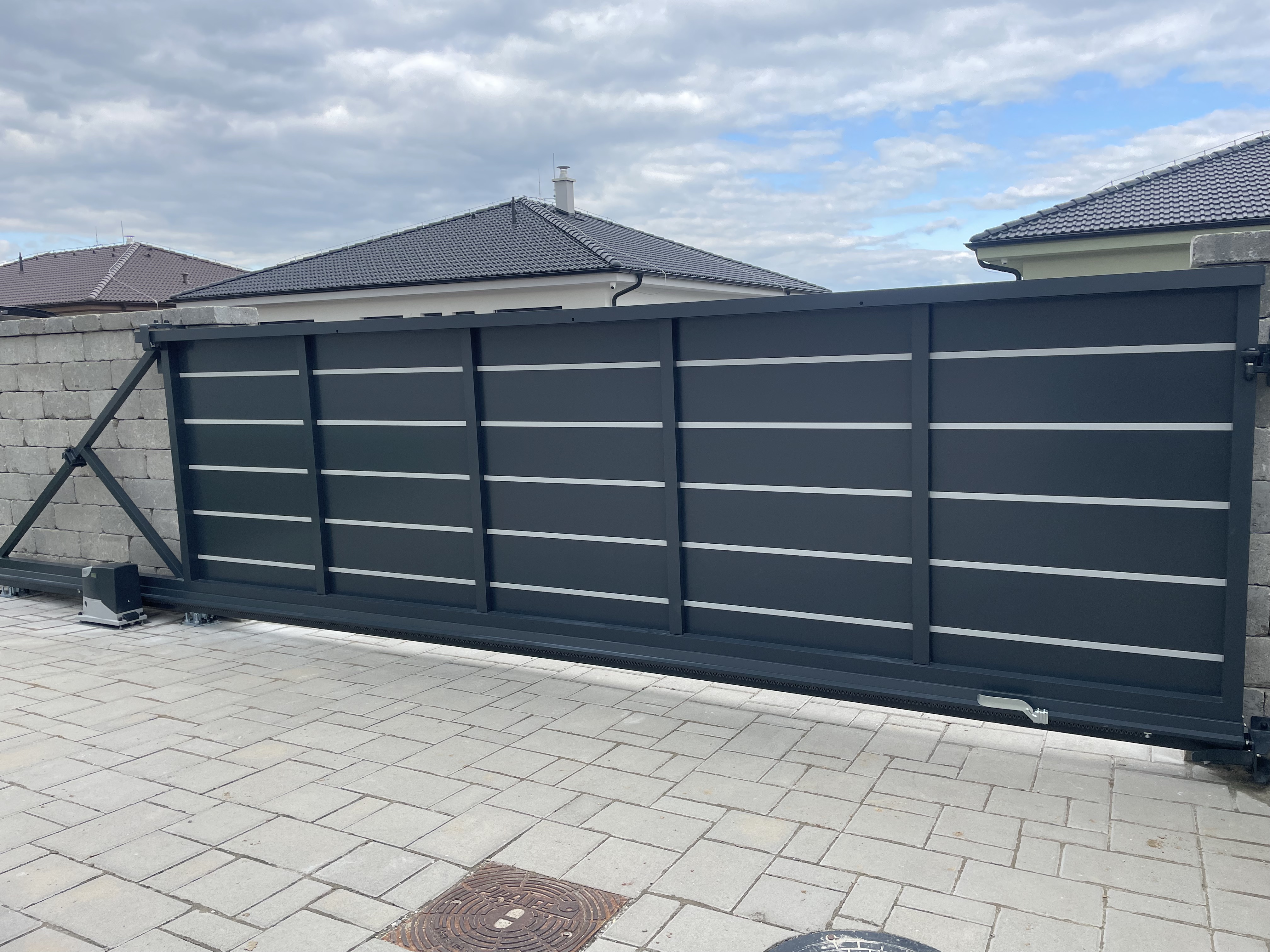

Hliníková samonosná brána s bráničkou v obci Lužianky, okres Nitra

Samonosná hliníková brána s hliníkovou bráničkou v obci Lužianky  okres Nitra bola realizovaná v mesiaci apríl 2024. Majiteľ si zvolil klasickú a veľmi obľúbenú farebnú kombináciu.

  Na mieste boli postavené betónové stĺpiky a miesto pre samonosný presah bolo dodatočne dobetónované a dlažba bola následne na betón nalepená.

  Na stavbu samotných hliníkových brán bol použitý neskôr pozvárany hliníkový profil 50x50x3mm https://www.juhokov.sk/jokel-50x50x3mm-dlzka-6000-mm-material-EN-AW-6060-T66-prirodny-hlinik-bez-povrchovej-upravy-cena-za-kus-d45761.htm, ktorý bol ako hore uvádzam zváraný metódou TIG. Bránička bola vyrobená rovnakým spôsobom a rovnakou metódou. Výplň hliníkových brán si zákazník zvolil ako obľúbenú kombináciu- hliníková plotová doska 200x16mm https://www.juhokov.sk/profil-na-vypln-200x16mm-material-en-aw-6060-t66-prirodny-hlinik-bez-povrchovej-upravy-dlzka-6000mm-cena-za-kus, ktoré boli v práškovej lakovni nalakované do odtieňu RAL 7016 matná bez jemnej štruktúry, pričom tenké hliníkové jokle medzi týmito plotovými doskami boli použité v rozmere 20x10mm https://www.juhokov.sk/hlinikovy-jokel-20x10x1-5mm-dlzka-6000-mm-material-EN-AW-6060-T66-prirodny-hlinik-bez-povrchovej-upravy-cena-za-kus-d45749.htm, ktoré boli v práškovej lakovni nalakované do odtieňu RAL 9006 matná bez jemnej štruktúry. Takáto výplň je použitá na všetkých konštrukciách pre túto realizáciu. Táto kombinácia je u zákazníkov veľmi obľúbená, pričom sa miestami podobá na trapézový plech. Výhodou je že dizajnovo a výzorovo je rovnaká aj z predu aj zo zadu.  Čo sa týka rámu, tak je vidno použitie spevňujúceho profilu na presahu samonosného systému. Toto spevnenie používame pri dlžkach prejazdov vačších ako 4m. Zabraňuje sťahovaniu uhlopriečky pri nastavovaní hliníkovej brány so zadnými sťahovákmi.

     Rozmer samonosnej hliníkovej brány je 420x 140 cm a hliníkovej bráničky je 115 x140 cm. Medezera pod samonosným systémom hliníkovej brány je 75mm a medzera pod bráničkou musela byť 95mm, pretože na chodníku smerom k chodovým dverám rodinného domu je vyľký spád.

  Samonosná hliníková brána je nesená na samonosnom hliníkovom systéme https://www.juhokov.sk/hlinikovy-samonosny-system-95x100x11mm-posuvnej-brany-do-150kg-6-5m-otvor-AL-C95x100-6-1x-W-SET95AL-12x-CREM-05-1-par-CREM-ALX-d76728.htm,kde ako horný doraz je použitý https://www.juhokov.sk/horny-doraz-s-vodiacimi-gumovymi-kolieskami-80mm-d46524.htm.  Samotný rám je osadený na hliníkový samonosný systém prostredníctvom nitovacích matic  M8, https://www.juhokov.sk/nerezova-redukovana-nitovacia-matica-M8-zapustena-hlava-ryhovany-driek-AISI304-d47712.htm, ktoré sú zabudované v ráme a skrutiek M8 https://www.juhokov.sk/nerezova-skrutka-M8x30mm-sesthranna-hlava-DIN933-AISI304-d47532.htm, ktoré sú k nim prišróbované cez spodnú časť samonosného systému. Týmto spôsobom sa jedná o pevný spoj ktorý na hliníkovej samonosnej bráne nie je žiadnym spôsobom vidno.

   Hiníková bránička sa otvára smerom dnu pričom je na dorazovom stĺpiku osadený elektrický zámok https://www.juhokov.sk/elektrozamok-6-14V-AC-DC-s-listou-vhodnou-na-roztec-zamku-90mm-aj-72mm-s-odblokovanim-d62538.htm. Je to najuniverzálnejší elekrozámok aký na trhu existuje. Zatial ladil z každou kamerovou jednotkou a ovládaním, ktoré zákazník mal zakúpené. Ako zámok otvárania je použitý, ako veľmi často zapustený stavebný zámok do 50mm profilu s poniklovanou prednou lištou https://www.juhokov.sk/zamok-vlozkovy-zapust-50mm-roztec-90mm-poniklovana-predna-lista-d75743.htm, spolu s cylindrickou vložkou https://www.juhokov.sk/cylindricka-vlozka-EURO-30-30mm-nikel-satina-3-kluce-skrutka-M5x65mm-d74935.htm. Ako madlo je použité moderné nerezové vyosené madlo, vysoké 60 cm https://www.juhokov.sk/nerezove-vyosene-madlo-hranate-aisi-304, ktoré je namontované skrutkami cez celú hrúbku bráničky. Takáto montáž zaručuje, že zákazníkovi sa nebude ani po rokoch madlo uvolňovať, tak ako býva problém s uvolnenými madlami na plastových dverách. Z vnútra bráničky je osadená nerezová moderná hranatá kľučka. Hliníková bránička sa otvára veľmi ľahko, nakoľko sú použité pánty M16 https://www.juhokov.sk/COMBI-ARIALDO-zaves-M16-s-platnou-80-x-80-mm-otvaratelny-90-nastavitelny-1D-ciastocne-pozinkovany-d46199.htm, ktoré bežne držia kované brány o trojnásobnej hmotnosti. Tieto pánty sú do hliníkovej kontrukcie prišróbované nerezovými zapustenými skrutkami M10 po zahĺbení predvyrobenej diery M10 cez nitovaciu maticu M10 https://www.juhokov.sk/nerezova-redukovana-nitovacia-matica-M10-zapustena-hlava-ryhovany-driek-AISI304-d47709.htm

  Samonosnú bránu poháňa pohon od NICE, konkrétne základný, ale postačujúci  ROAD 400 spolu s príslušenstvom https://www.juhokov.sk/rd400kce-z-sada-pre-posuvnu-branu-do-400kg

 Samotné informácie k realizovanej hliníkovej bráne nájdete aj na: https://www.facebook.com/Juhokov/posts/pfbid0sj8vryTJoCMSXdGgdry332MNkDwxiMwbG6koe5c4xsCP8vge73rd3y9Pc5VQkzR4l
