Hliníková teleskopická posuvná brána s bráničkou v Nových Zámkoch

   Realizácia hliníkovej, posuvnej, teleskopickej brány sa vykonávala v Nových Zámkoch k novostavbe rodinného domu. Súčasťou projektu oplotenia bola posuvná brána s bráničkou. Rovnako sme cez spolupracujúcu firmu realizovali aj oplotenie, podklad pod dlažbu a samotnú dlažbu rodinného domu. Teleskopická, posuvná, hliníková brána bola zvolená pre nedostatočné miesto pred odsunutie klasickej posuvnej brány.

   Dve teleskopické krídla posuvnej brány majú rozmer každé 294x192 cm a bránička má rozmer 100x192 cm. Zo starny objednávateľa bola požiadavka zabezpečiť čo najnižšie medzery medzi a pod bránami, alebo tie veľké zakryť na maximálny možný rozmer. A tak pod bránami sme "vyrobili" medzeru rovnako  3,5 - 4 cm. Všetky ostané veľké technické medzery boli v rámci možností prekryté úplne alebo čiastočne na maximálne  1-2 cm otvor. Prekrytie medzier sa vykonáva krycími hliníkovými L profilmi, ktoré nájdete tu: https://www.juhokov.sk/l-profily

  Na stavbu samotných hliníkových brán bol použitý neskôr pozvárany TIG metódou hliníkový profil 60x60x3mm, ktorý nájdete tu: https://www.juhokov.sk/hlinikove-uzavrete-profily. Pri posuvných teleskopických krídlach je za výplňou ešte na rám prizváraný U profil 30x50x30x3 mm, tak aby výplň držala pokope. U profil nájdete tu: https://www.juhokov.sk/u/ut-profily.

    Ako výplň hliníkových brán bol použitý hliníkový jokel o rozmere 200x20mm medzi ktorý bol vložený hliníkový jokel 20x16mm. Spolu po poukladaní tvoria nepriehľadú výplň hliníkovej brány a bráničky. Hliníkové jokle na výplň brán nájdete tu: https://www.juhokov.sk/hlinikove-uzavrete-profily. Farba na širší hliníkový profil bola zvolaná ako RAL 9006 v jemnej štruktúre a na užší RAL 7016 rovnako v jemnej štruktúre. Všetky profily, rámy a komponenty boli práškovo zalakované a v peci vypálené. Takto možno dosiahnuť najvyššiu možnú povrchovú úpravu pre brány a ploty.

    Hliníkové jokle boli na rám priskrutkované z vonkajšej strany cez pripravenú väčšiu dieru samoreznými 6,3 mm nerezovými šroubmi, ktoré nájdete tu: https://www.juhokov.sk/Samovrtne-skrutky-nerez-c7_518_3.htm. Následne tieto otvory sú prekryté krycími hliníkovými L profilmi, ktoré nájdete tu: https://www.juhokov.sk/l-profily. Všetko skladanie profilov na rám sa vykobnáva až po lakovaní. V strede zo zadnej strany sú profily prinitované 4mm nitmi o nosné hliníkové U profily 30x50x30x3mm. Aby nity nebolo vidno je na U profil použitý krycí hliníkový L profil 50x20x2 mm, ktorý nájdete tu: https://www.juhokov.sk/l-profily.

    Krídla teleskopickej brány obsahujú nosné kolieska, zapustené 80mm https://www.juhokov.sk/Na-profil-V-c8_136_3.htm, spolu s V pozinkovanou koľajnicou https://www.juhokov.sk/Vodiace-profily-c8_145_2.htm, ktorá je o dlažbu pripevnená natĺkacími hmoždenkami 8 mm https://www.juhokov.sk/Natlkacie-hmozdinky-c7_179_3.htm. Pozor je dôležité aby pod dlažbou bol betón a následne táto dlažba naň prilepená. Alebo stačí betónový pás po celej šírke prejazdu brány, plus pás pri otvorení. Vŕtanie koľajnice o dlažbu odporúčame 8mm vrtákom štvorbritým, nakoľko je potrebné najskôr prevrtať koľajnicu, ktorá má vyvrézovaný otvor cca 7,8mm a toto je možné prevrtať priamo iba štvorbritým vrtákom, ktorý prevrtá kov a následne aj betón.

    Ako doraz posuvnej brány bol použitý doraz s gumennými kolieskami na 80mm spolu s držiakom dorazu. Dorazy a držiaky nájdete a vyberiete si tu: https://www.juhokov.sk/Dorazy-a-konzoly-c8_126_2.htm. Na zadných horných jokloch teleskopickej brány je pripevnený  vodiaci hliníkový U profil 50x50x50x3mm aby mohol byť použitý vodiaci systém pod kodom: C457/140, ktorý nájdete tu: https://www.juhokov.sk/Vedenia-c8_140_3.htm. Použitie tohto systému zamedzuje vyskytnutie sa čiernej čiary alebo poškriabaného laku na posuvných bránach, ako je to pri používaní iného vodiaceho systému.

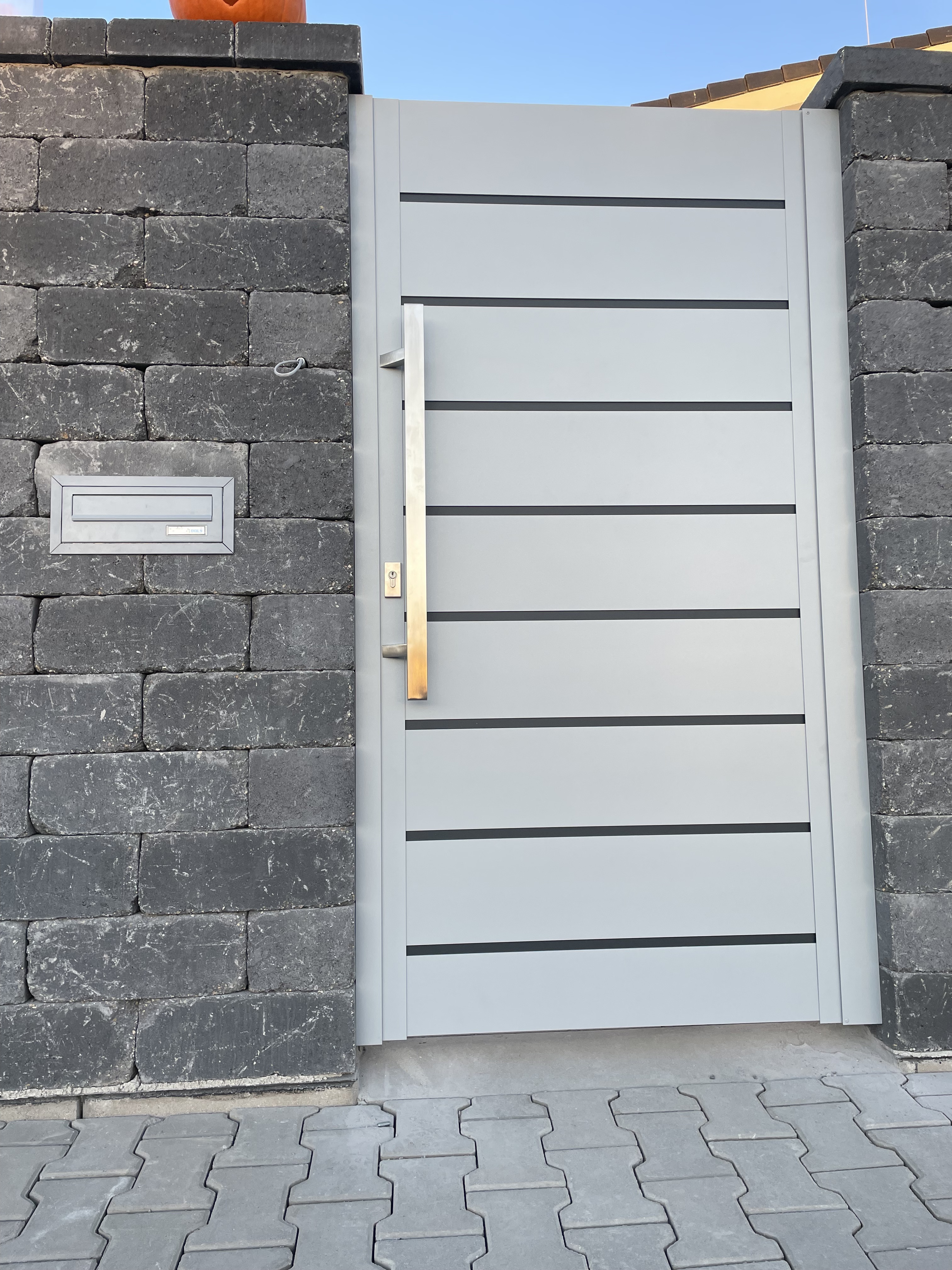

     Hiníková bránička sa otvára smerom dnu, pričom je na dorazovom stĺpiku osadený elektrický zámok s kódom EZ332, ktorý nájdete na https://www.juhokov.sk/Elektrozamky-c8_380_2.htm. Je to najuniverzálnejší elekrozámok aký na trhu existuje. Zatial zladil z každou kamerovou jednotkou a ovládaním, ktoré zákazník mal zakúpené. Ako zámok otvárania je použitý veľmi často zapustený stavebný zámok do 50mm profilu s poniklovanou prednou lištou s kódom ZM90/50H, ktorý nájdete na https://www.juhokov.sk/Stavebne-c8_457_3.htm, spolu s cylindrickou vložkou 30/60mm ktorú nájdete na https://www.juhokov.sk/Vlozky-stavebne-c8_444_2.htm?sort=3. Ako madlo je použité moderné nerezové vyosené madlo, vysoké 80 cm https://www.juhokov.sk/nerezove-vyosene-madlo-hranate-aisi-304, ktoré je namontované skrutkami cez celú hrúbku bráničky. Takáto montáž zaručuje, že zákazníkovi sa nebude ani po rokoch madlo uvolňovať, tak ako býva problém s uvolnenými madlami na plastových dverách. Z vnútra bráničky je osadená nerezová moderná hranatá kľučka, ktorú predávame fyzicky na predajni Juhokov. Hliníková bránička sa otvára veľmi ľahko, nakoľko sú použité pánty M16 s platničkou, ktorý nájdete tu https://www.juhokov.sk/Nastavitelne-zavesy-c8_569_3.htm, ktoré bežne držia kované brány o trojnásobnej hmotnosti. Tieto pánty sú do hliníkovej kontrukcie prišróbované nerezovými zapustenými skrutkami M10 po zahĺbení predvyrobenej diery M10 cez nitovaciu maticu M10.

  Na krídlach brán je namontovaný teleskopický systém https://www.juhokov.sk/teleskopicky-system , ktorý si vyžaduje skúsenejšieho technika na inštaláciu. K tejto inštalácii je však ale potrebných množstvo úkonov a úprav už pri tvorbe brány.

     Teleskopickú posuvnú bránu poháňa motor od NICE, ROBUS 600 spolu s príslušentvom. Pohon nájdete na https://www.juhokov.sk/Posuvne-c5_72_2.htm. Do pohonu je domontovaný WIFI modul na ovládanie brány cez aplikáciu. WIFI modul s oznacením N BIDIWIFI nájdete na https://www.juhokov.sk/Prijimace-c5_85_2.htm.
