Samonosný systém na bránu

     Samonosný systém na bránu je systém navrhnutý pre posuvné brány za účelom zabezpečenia bezúdržbovosti posuvných brán a zjednodušenej stavebnej prípravy. Pri samonosnom systéme posuvných brán odpadá povinnosť vybetónovať betónový pás cez prejazd brán a pozdĺž múrika v miere rovnakej ako prejazd posuvnej brány.

     Pri samonosnom systéme brán, konkrétne posuvných brán je potrebná "iba" pevná základová betónová platňa za oporný múrik. Rozmer základovej dosky do zeme odporúčame minimálne 90 cm, čo znamená nezamŕzajúcu hĺbku a šírku odporúčame vybetónovať na 50 cm, kvôli možnému osadenia opornému stĺpiku a pohonu samonosnej brány.

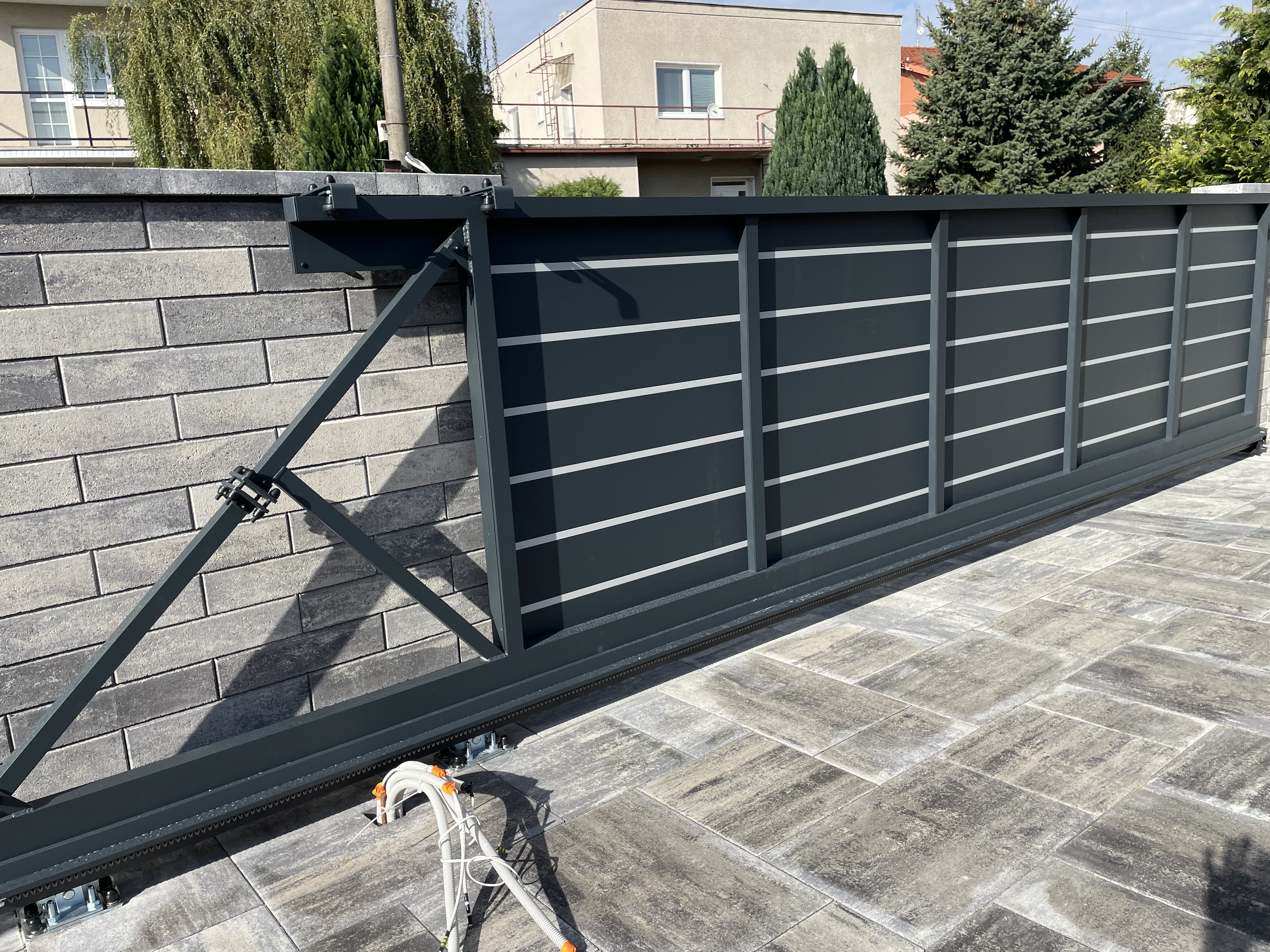

    No najdôležitejší rozmer samonosnej brány je dĺžka presahu a s tým súvisiaca dĺžka betónovej platne, ktorú si môžeme vypočítať podľa doluznázornenej tabuľky. Veľmi zjednodušene sa rozmer dá vypočitať podľa jednoduchého vzorca (prejazd v metroch) x 1.4 + 0,3. Týmto jednoduchým vzorcom vypočítame celkovú dĺžku samonosnej brány v mestroch spolu s presahom. Jednoduchým odčítaním prejazdu dostaneme samotný presah. Všeobecne platí, že ak nie sú dodržané minimálne rozmery presahu, tak samonosná brána pôjde veľmi ťažko, pričom sa budú nadmerne opotrebovávať spodné samonosné vozíky, následkom čoho dôjde k skráteniu životnosti samonosného systému. V tabulke navrhnutej výrobcom Vám ponúkame rozmery spolu s doporučeným setom samonosného systému, ktorý by ste mali použiť vzhľadom na objektívne okolnosti ako je hmotnosť brány, prejazd a i....

     Samonosný systém podľa hmotnosti brány a použitéhio spodného C profilu možeme rozdeliť na:

 1/ 60 mm samonosný systém

 2/ 70 mm samonosný systém

 3/ 80  mm samonosný systém

 4/ 98 mm samonosný systém

 5/ 140 mm samonosný systém

    Hmotnosť brány a dĺžka prejazdu úzko súvisia s výberom správneho samonosného systému posuvnej brány, tak ako si môžete všimnúť v horeuvedenej tabuľke. Dodávaný samonosný systém je štandardne 6oo cm, no pri väčších setoch vieme zabezpečiť aj 700 cm spodný C profil. V ponuke máme spodné C profily ku každému setu samonosného systému už od 1 metra, čím môžete predĺžiť systém o požadovanú dĺžku podľa tabuľky, alebo ponúknutého vzorca. Predĺženie sa vykonáva, prizváraním dokúpenej časti spodného C profilu samonosného systému po jeho obvodovej strane. Pozor, nikdy nezvárajte vo vnútorných častiach C profilu, pretože byto prekážalo pohybu vozíkov samonosného systému.

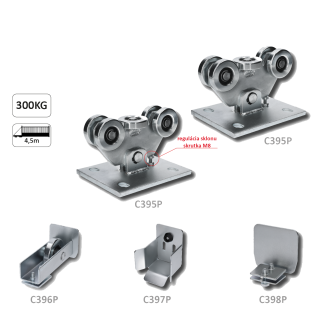

Každý základná sada samonosného systému brány sa skladá z:

1/ vodiaci spodný C profil

2/ doraz spodného samonosného profilu

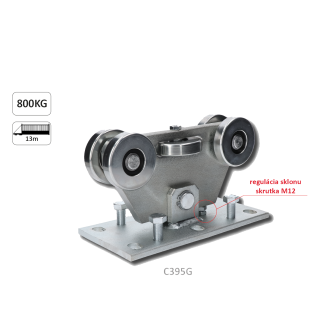

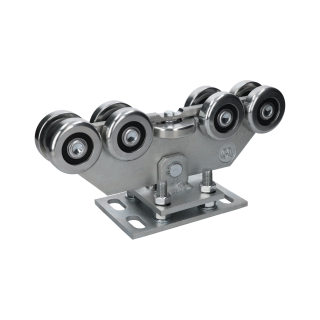

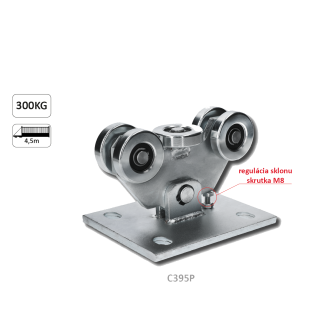

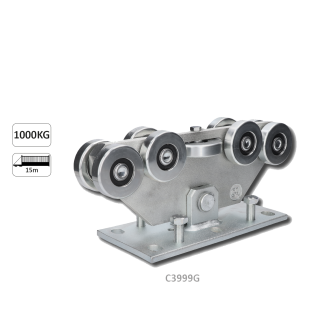

3/ vozíky samonosného systému

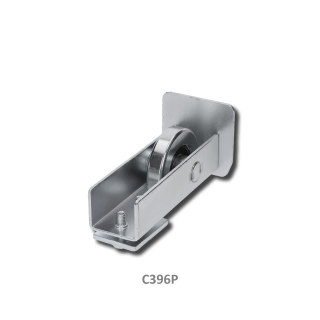

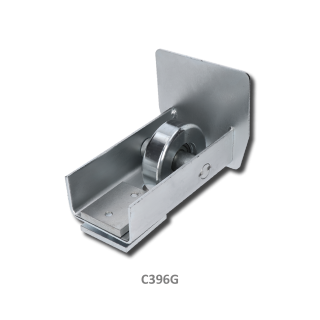

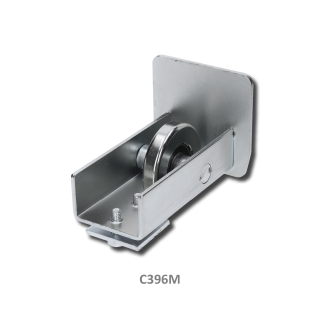

4/nábehové koliesko

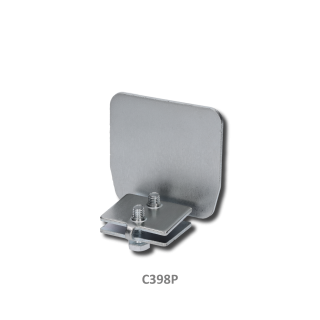

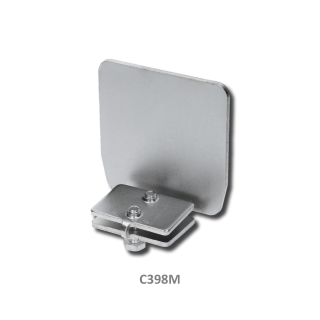

5/ záslepka C profilu

Často dokupovanými prvkami ktoré potrebujete pri stavbe samonosnej brány a nie sú súčasťou samonosnej sady sú: Horné vodiace prvky posuvnej brány, držiaky dorazov posuvnej brány a samotný horný doraz posuvnej brány.
