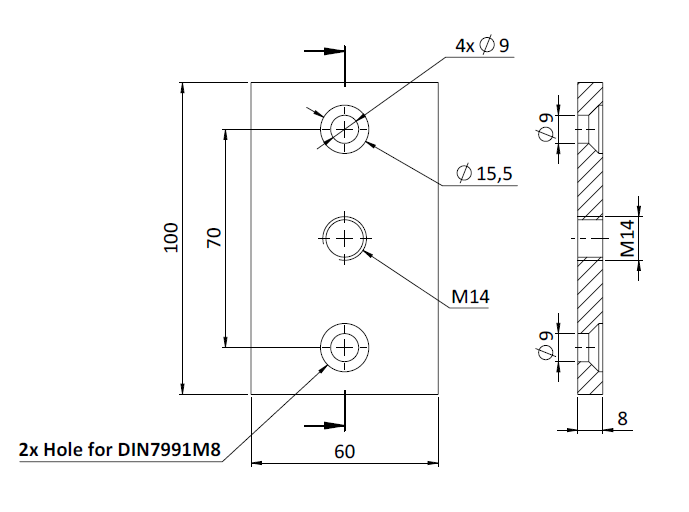

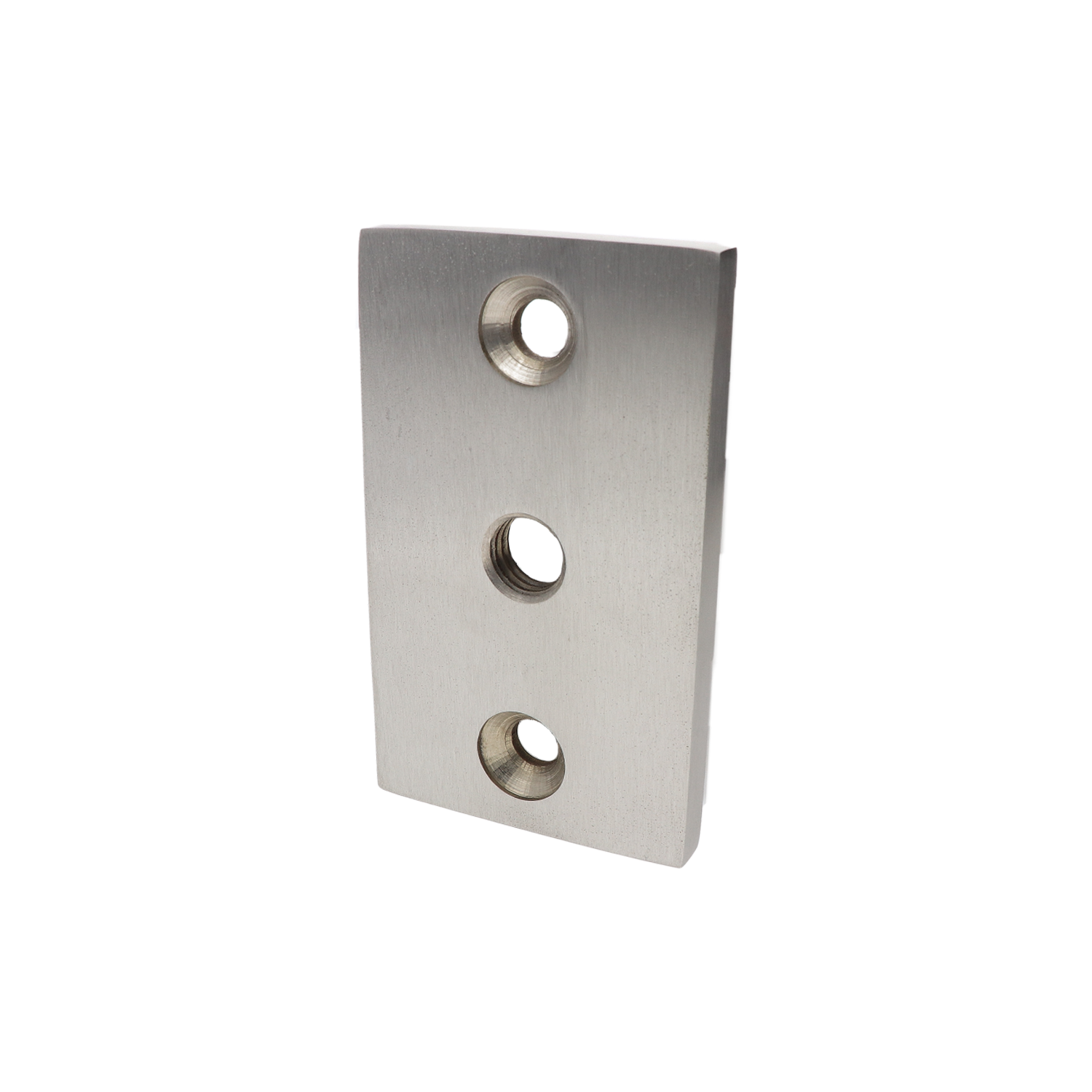

Kotviaca platňa k EB1-ZPK01, brúsená nerez AISI 304

Kotviaca platňa k pántom sa používa na pevné a stabilné uchytenie naváracích závesov tam, kde samotný materiál konštrukcie nestačí alebo nie je vhodný na priame zváranie. Slúži ako prechodový prvok medzi pántom a nosnou konštrukciou, ktorý rozkladá zaťaženie a zlepšuje pevnosť spoja.

V praxi ide o jednoduchý, ale dôležitý detail, ktorý rozhoduje o tom, ako bude brána fungovať po rokoch. Platňa sa navarí na stĺpik, rám alebo inú konštrukciu a až na ňu sa osádza samotný záves. Význam má hlavne pri tenkostenných profiloch, stĺpikoch z jeklu alebo tam, kde by priame navarenie pántu spôsobilo deformáciu alebo slabý spoj.

Použitie dáva zmysel pri novovýrobe brány aj pri rekonštrukciách. Pri výmene starých pántov často narazíš na to, že pôvodné uchytenie je vyťahané alebo oslabené. V takom prípade kotviaca platňa vytvorí nový, pevný základ bez potreby výmeny celého stĺpika. Rovnako sa používa aj pri dodatočnom zosilnení konštrukcie, keď sa mení výplň brány a tým aj jej hmotnosť.

Materiál AISI 304 znamená brúsenú nerez, ktorá je odolná voči korózii a vhodná do exteriéru. Povrch je upravený tak, aby sa dal bez problémov zvárať a zároveň ostal vizuálne čistý. Oproti obyčajnému čiernemu plechu nevzniká problém s hrdzou v mieste spoja, čo je častý dôvod, prečo sa staršie brány časom rozpadávajú práve v oblasti pántov.

Častá chyba býva, že sa pánt navarí priamo na tenký profil bez zosilnenia. Zo začiatku to drží, ale časom sa materiál vytrhne alebo zdeformuje. Platňa tento problém rieši tým, že rozloží zaťaženie na väčšiu plochu. Zároveň zjednodušuje samotnú montáž, lebo máš väčší priestor na presné osadenie pántu.

Pri montáži si treba pripraviť zváračku, základné meranie a fixáciu polohy. Platňa sa najprv bodovo uchytí, skontroluje sa rovina a poloha voči druhej strane brány a až potom sa definitívne zavarí. Dôležité je, aby bola navarená rovno a v osi, inak sa chyba prenesie do celého chodu brány. Ak sa tento krok podcení, výsledkom býva zadrhávanie alebo nerovnomerné zaťaženie závesu.

Používa sa bežne pri rodinných domoch, záhradných bránkach, dielňach, ale aj pri väčších kovových konštrukciách a priemyselných bránach. Všade tam, kde je potrebné mať istotu, že uchytenie vydrží dlhodobo bez uvoľnenia alebo deformácie.

Pri výbere má zmysel použiť kotviacu platňu vždy, keď si nie si istý pevnosťou podkladu alebo keď pracuješ s tenším materiálom. Pri masívnych oceľových stĺpikoch to nemusí byť nutnosť, ale pri bežných jekloch a ľahších konštrukciách ide skôr o štandard než o doplnok.

V porovnaní s priamym navarením pántu bez platne je rozdiel hlavne v životnosti a spoľahlivosti. Alternatívou je hrubší materiál stĺpika alebo dodatočné vystuženie, ale to je zvyčajne náročnejšie na výrobu aj materiál. Platňa je jednoduchšie riešenie, ktoré sa dá použiť aj dodatočne bez zásahu do celej konštrukcie.

Z dlhodobého hľadiska ide o detail, ktorý síce nie je na prvý pohľad viditeľný, ale výrazne ovplyvňuje funkčnosť celej brány. V praxi sa ukazuje, že práve správne vyriešené uchytenie pántu rozhoduje o tom, či brána funguje bez problémov alebo sa po čase začne kaziť.

Na čo slúži kotviaca platňa pod pánt?
Slúži na zosilnenie uchytenia závesu a rozloženie zaťaženia na väčšiu plochu.

Treba ju použiť pri každej bráne?
Nie vždy, ale pri tenkostenných profiloch alebo väčšej hmotnosti brány je vhodná.

Dá sa použiť aj dodatočne?
Áno, často sa používa pri opravách alebo zosilnení existujúcej konštrukcie.

Je nerez vhodná na zváranie?
Áno, AISI 304 je bežne zvárateľná a vhodná do exteriéru.

Čo sa stane, keď sa nepoužije?
Môže dôjsť k deformácii materiálu alebo uvoľneniu pántu v čase.
